端子連接

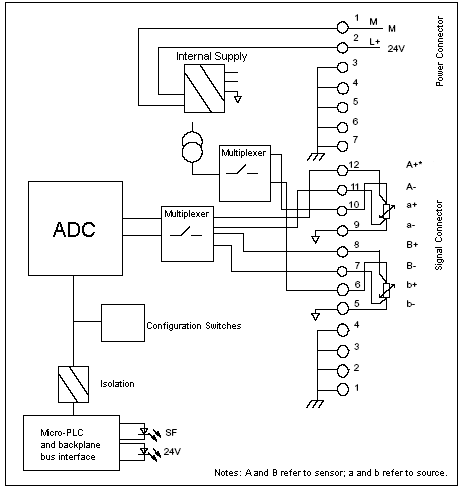

RTD與傳感器的接線
用戶可以直接将熱電阻傳感器直接接到CN-200 EM231熱電阻模塊上，也可使用擴展接線方式。使用屏蔽線可達到最好的抗噪性，如果用戶使用屏蔽線，應将屏蔽線接到信号連接器的1至4針接地(dì / de)點上。該接地(dì / de)點與電源連接器的3至7針共地(dì / de)。如果有的熱電阻輸入通道沒有使用，用戶應将一(yī / yì ／yí)個電阻器與未使用的輸入通道相連，以防止由于浮地(dì / de)輸入信号産生的誤差影響有效通道的錯誤顯示。
用戶需将電源連到電源連接器的1和(hé / huò)2針上。用戶必須将電源連接器的針3接到附近的機殼地(dì / de)。用戶可任選三種接線方式之一(yī / yì ／yí)将熱電阻模塊與傳感器相連。精度最高的是4線接法，精度最低的是2線接法，建議隻有在用戶應用中不在乎導線誤差時才用2線接法。
選擇熱電阻類型

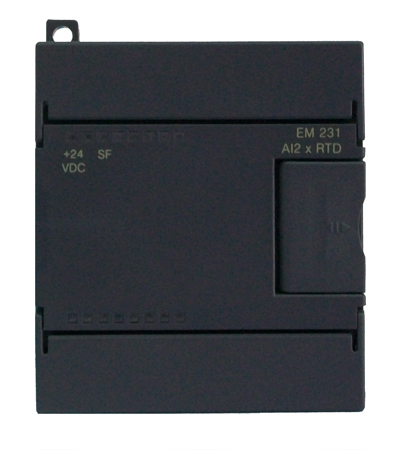

EM 231熱電阻模塊使CNS7-200 PLC能方便的與多種熱電阻傳感器連接。用戶可以通過DIP開關來選擇熱電阻的類型、接線方式、測量單位和(hé / huò)開路故障的方向。連接到同一(yī / yì ／yí)個模塊上的所有熱電阻必須是同類型熱電阻。

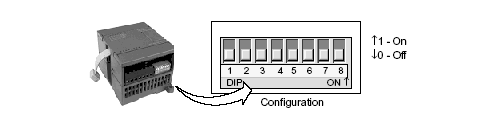

DIP選擇開關位于模塊的右下部，如下圖所示。爲(wéi / wèi)使DIP開關設置起作用，用戶需要(yào / yāo)給PLC或用戶24V電源斷電再通電。
表1 熱電阻的類型對應的DIP開關配置表
| 熱電阻類型 |
SW1 |
SW2 |
SW3 |
SW4 |
SW5 |
| 100 Pt 0.003850(Default) |
0 |
0 |
0 |
0 |
0 |
| 200Ω Pt 0.003850 |
0 |
0 |
0 |
0 |
1 |
| 500Ω Pt 0.003850 |
0 |
0 |
0 |
1 |
0 |
| 1000Ω Pt 0.003850 |
0 |
0 |
0 |
1 |
1 |
| 100Ω Pt 0.003920 |
0 |
0 |
1 |
0 |
0 |
| 200Ω Pt 0.003920 |
0 |
0 |
1 |
0 |
1 |
| 500Ω Pt 0.003920 |
0 |
0 |
1 |
1 |
0 |
| 1000Ω Pt 0.003920 |
0 |
0 |
1 |
1 |
1 |
| 100Ω Pt 0.00385055 |
0 |
1 |
0 |
0 |
0 |
| 200Ω Pt 0.00385055 |
0 |
1 |
0 |
0 |
1 |
| 500Ω Pt 0.00385055 |
0 |
1 |
0 |
1 |
0 |
| 1000Ω Pt 0.00385055 |
0 |
1 |
0 |
1 |
1 |
| 100Ω Pt 0.003916 |
0 |
1 |
1 |
0 |
0 |
| 200Ω Pt 0.003916 |
0 |
1 |
1 |
0 |
1 |
| 500Ω Pt 0.003916 |
0 |
1 |
1 |
1 |
0 |
| 1000Ω Pt 0.003916 |
0 |
1 |
1 |
1 |
1 |
| 100Ω Pt 0.00302 |
1 |
0 |
0 |
0 |
0 |
| 200Ω Pt 0.003902 |
1 |
0 |
0 |
0 |
1 |
| 500Ω Pt 0.003902 |
1 |
0 |
0 |
1 |
0 |
| 1000Ω Pt 0.003902 |
1 |
0 |
0 |
1 |
1 |
| 保留 |
1 |
0 |
1 |
0 |
0 |
| 100Ω Ni 0.00672 |
1 |
0 |
1 |
0 |
1 |
| 120Ω Ni 0.00672 |
1 |
0 |
1 |
1 |
0 |
| 1000Ω Ni 0.00672 |
1 |
0 |
1 |
1 |
1 |
| 100Ω Ni 0.006178 |
1 |
1 |
0 |
0 |
0 |
| 120Ω Ni 0.006178 |
1 |
1 |
0 |
0 |
1 |
| 1000Ω Ni 0.006178 |
1 |
1 |
0 |
1 |
0 |
| 10000Ω Pt 0.003850 |
1 |
1 |
0 |
1 |
1 |
| 10Ω Cu 0.004270 |
1 |
1 |
1 |
0 |
0 |
| 150Ω FS Resistance |
1 |
1 |
1 |
0 |
1 |
| 300Ω FS Resistance |
1 |
1 |
1 |
1 |
0 |
| 600Ω FS Resistance |
1 |
1 |
1 |
1 |
|
表2 配置斷線檢測标定方向、測量單位和(hé / huò)熱電阻接線方式
| SW6 |
标定方向 |
SW7 |
測量單位 |
SW8 |
接線方式 |
| 0 |
正标定 (+3276.7度) |
0 |
攝氏度 (℃) |
0 |
3線 |
| 1 |
負标定(-3276.8度) |
1 |
華氏度 (℉) |
1 |
2線或4線 |
