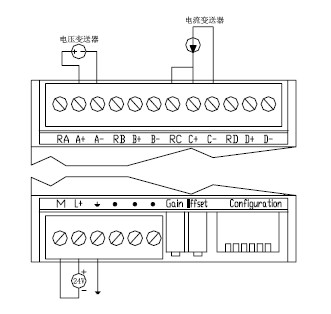

端子連接
校準與量程選擇
校準與量程選擇開關位置
輸入校準
由于校準調節影響到模拟多路開關後的運放，因而将影響所有的用戶輸入通道。另外，由于多路
開關前的各輸入通道的元件參數可能存在差異，因而即使在校準後，同一(yī / yì ／yí)輸入信号在不同通道上的讀
數也就會存在輕微的差異。
模塊内部對輸入已經做了(le／liǎo)濾波處理，測量結果比較穩定。如果要(yào / yāo)求更好的性能參數，可以啓動用
于模塊所有輸入的模拟輸入濾波器，計算平均值時，選擇64次以上的采樣次數。
校準步驟如下：
1、切斷模塊外部電源，配置DIP開關以選擇所需要(yào / yāo)的輸入量程。
2、接通PLC系統的CPU和(hé / huò)模塊電源，等待15分鍾以上。
3、用一(yī / yì ／yí)個變送器、一(yī / yì ／yí)個電壓輸入源或一(yī / yì ／yí)個電流輸入源，将零值信号加到模塊的一(yī / yì ／yí)個輸入端。
4、在CPU中讀取該輸入端的測量值讀數。
5、調節OFFSET(偏移)電位器，直到該讀數爲(wéi / wèi)零，完成調零校準。
6、接着，在該輸入端輸入一(yī / yì ／yí)個滿刻度值信号，讀出CPU中的測量值讀數。
7、調節GAIN(增益)電位器，直到該讀數爲(wéi / wèi)32000。
8、必要(yào / yāo)時，重複步驟3～7。
量程選擇
下表所示爲(wéi / wèi)如何用DIP開關設置EM231 4AI模塊的量程。開關1、2和(hé / huò)3可選擇模拟量輸入範圍。所有
的輸入設置成相同的模拟量輸入範圍。下表中，ON爲(wéi / wèi)接通，OFF爲(wéi / wèi)斷開。需要(yào / yāo)特别注意的是，未使用的
DIP開關SW4～SW6，必須設置到OFF的位置。
| 單極性 |
滿量程輸入 |
分辨率 |
| SW1 |
SW2 |
SW3 |
| ON |
OFF |
ON |
0 - 10V |
2.5mV |
| ON |
OFF |
0 -5V |
1.25mV |
| 0 - 20mA |
5 uA |
| 雙極性 |
滿量程輸入 |
分辨率 |
| SW1 |
SW2 |
SW3 |
| OFF |
OFF |
ON |
± 5 V |
2.5mV |
| ON |
OFF |
± 2.5 V |
1.25mV |

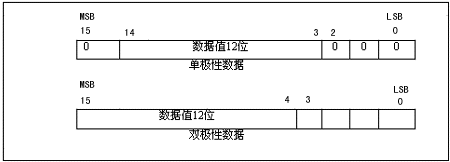

輸入數據格式
注意：模數轉換器(ADC)的12位讀數，其數據格式是左端對齊的。最高有效位是符号位(0表示正數)，對
單極性格式，3個連續的0使得ADC計數值每變化1個單位，則數據字的變化是以8爲(wéi / wèi)單位變化的。對雙極性
格式，4個連續的0使得ADC計數值每變化1個單位，則數據字的變化是以16爲(wéi / wèi)單位變化的。
