| 規格參數 | 訂貨号 |

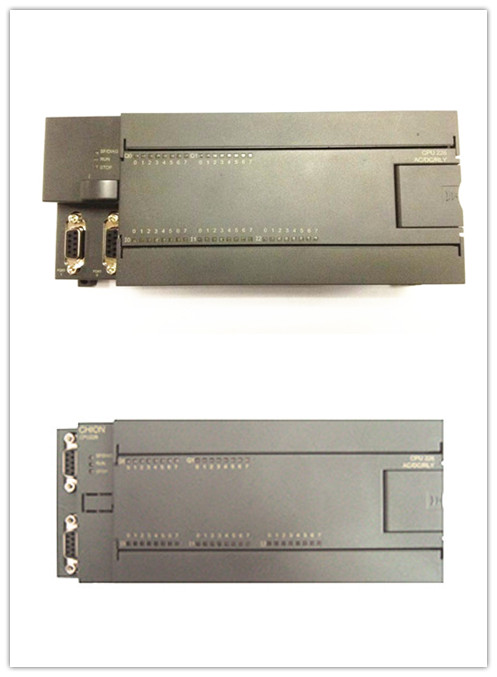

| CN-CPU226-AR，220V AC電源，24點24VDC輸入，16點繼電器輸出，16KB基本程序空間，10KB基本數據空間，兩個PPI口，一(yī / yì ／yí)個自由口 | CN-CPU226-AR |
| 物理特性 | |
| 尺寸(寬×高×深) | 196×80×62mm |
| 功耗 | 12W |
| 存儲器特性 | |
| 程序存儲器 | 16KB |
| 數據存儲器 | 10KB |
| 掉電保持 | 50年(内部EEPROM) |
| 常規特性 | |
| 定時器總數 1ms 10ms 100ms |
4 16 236 |
| 計數器總數 | 256 |
| 内存存貯器位 | 256 |
| 内存存儲位掉電保持 | 112 |
| 時間中斷 | 2個1ms分辨率 |
| 模拟電位器 | 2個8位分辨率 |
| 布爾量運算執行時間 | 0.15µs |
| 浮點運算執行時間 | 8µs |
| 實時時鍾 | 内置 |
| 集成的通信功能 | |
| 通訊接口 | 2 個PPI 口，标準RS485 電平 |
| PPI波特率 | 9.6K, 19.2K |
| 最大站點數 | 每段32個站，每個網絡126個站 |
| 最大主站數 | 32 |
| 點到點(PPI從站模式) | 支持PPI主站對其NETR/NETW讀寫 |
| I/O特性 | |
| 本機數字量輸入點數 | 24 |
| 輸入類型 | 漏型/源型 |
| 本機數字量輸出點數 | 16 |
| 輸出類型 | 繼電器幹接點 |
| 數字I/O映象區 | 256(128輸入/128輸出) |
| 模拟I/O映象區 | 64(32輸入/32輸出) |
| 允許最大擴展I/O模塊數 | 7 |
| 最大數字量I/O配置 | 248DI/DO |
| 最大模拟量I/O配置 | 56AO/28AO |
| 脈沖捕捉輸入 | 14 |
| 高速計數器 總數 單相計數器 兩相計數器 |
6 6×20KHz 4×20KHz |
| 數字量輸入特性 | |
| 本機集成數字量輸入點數 | 24 |
| 輸入類型 | 漏型/源型 (IEC 類型1/漏型) |
| 額定電壓 | 24V DC |
| 最大持續允許電壓 | 30V DC |
| 邏輯1信号 ( 最小) | 18 VDC，2.5mA |
| 邏輯0信号 ( 最大) | 5 VDC，1mA |
| 隔離(現場與邏輯) | 有 |
| 光電隔離 | 500V AC，1分鍾 |

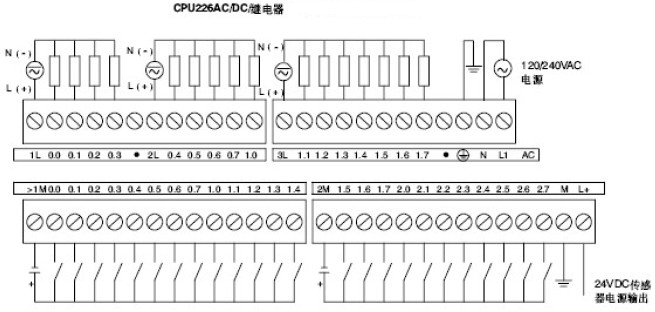

| 隔離組 | 見接線圖 |
| 同時接通的輸入 | 24 |
| 最大電纜長度
屏蔽 非屏蔽 |
500米(标準輸入) 50米(高速計數器輸入) 300米(标準輸入) |
| 數字量輸出特性 | |
| 本機集成數字量輸出點數 | 16 |
| 輸出類型 | 繼電器幹接點 |
| 每點額定電流(最大) 浪湧電流(最大) |
2A 5A，觸點關閉 |
| 燈負載(最大) | 30 WDC/200WAC |
| 接通電阻(接點) | 0.2歐姆 |
| 同時接通的輸出 | 16 |
| 兩個輸出并聯 | 是，僅輸出同組時 |
| 最大電纜長度 屏蔽 非屏蔽 |
500米(标準輸入) 150米(标準輸入) |
| 連接器 | 1 | 機殼接地(dì / de) | 機殼接地(dì / de) |
 |
2 | 邏輯地(dì / de) | 邏輯地(dì / de) |
| 3 | RS485信号B | RS485信号B | |
| 4 | 發送申請 | 發送申請 | |
| 5 | 邏輯地(dì / de) | 邏輯地(dì / de) | |
| 6 | +5V，100Ω | +5V，100Ω | |
| 7 | +24V | 空/+24V | |
| 8 | RS485信号A | RS485信号A | |
| 9 | 未用 | 未用 | |
| 連接器外殼 | 機殼接地(dì / de) | 機殼接地(dì / de) |
