| 規格參數 | 訂貨号 |

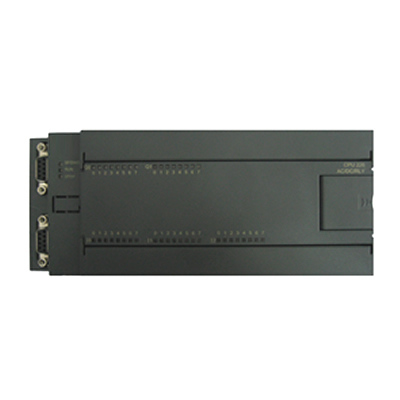

| A5-CPU226-AR，220VAC電源，24DI×24VDC，16DO×Relay，2個RS232或RS485通訊口 | A5-CPU226-AR |
| 物理特性 | |
| 尺寸(寬×高×深) | 196×80×62mm |
| 功耗 | 12W |
| 存儲器特性 | |
| 程序存儲器 | 3000步邏輯指令 |
| 數據存儲器 | 2.5KB |
| 掉電保持 | 50年 (内部EEPROM) |
| 常規特性 | |
| 定時器總數 | |
| 1ms | 4 |
| 10ms | 18 |
| 100ms | 44 |
| 計數器總數 | 32 |
| 内存存貯器位 | 256 |
| 時間中斷 | 2×1ms分辨率 |
| 模拟電位器 | 2個8位分辨率 |
| 布爾量運算執行時間 | 0.15µs |
| 浮點運算執行時間 | 8µs |
| 時鍾 | 内置 |
| 電源供應 | |
| +5V | 660mA |
| 24V | 400mA |
| 集成的通信功能 | |
| 通訊接口 | 2 個标準RS232（或标準RS485） |
| 波特率 | 9.6K至115.2K |
| 通訊協議 | MODBUS-RTU或自由口通訊 |
| I/O特性 | |
| 本機數字量輸入點數 | 24 |
| 輸入類型 | 漏型/源型 |
| 本機數字量輸出點數 | 16 |
| 輸出類型 | 繼電器，幹觸點 |
| 數字I/O映象區 | 256(128輸入/128輸出) |
| 模拟I/O映象區 | 16(8輸入/8輸出) |
| 允許最大擴展I/O模塊數 | 7 |
| 最大數字量I/O點數 | 256 |
| 最大模拟量I/O點數 | 8AI/8DO |
| 脈沖捕捉輸入 | 14 |
| 高速計數器 | |
| 總數 | 2 |
| 單相計數器 | 2×20KHz |
| 兩相計數器 | 2×20KHz |
| 數字量輸入特性 | |
| 本機集成數字量輸入點數 | 24 |
| 輸入類型 | 漏型/源型 (IEC 類型1/漏型) |
| 額定電壓 | 24V DC |
| 最大持續允許電壓 | 30V DC |
| 邏輯1信号 ( 最小) | 18 VDC，2.5mA |
| 邏輯0信号 ( 最大) | 5 VDC，1mA |
| 隔離(現場與邏輯) | 有 |
| 光電隔離 | 500V AC，1分鍾 |
| 隔離組 | 見接線圖 |
| 同時接通的輸入 | 24 |
| 最大電纜長度 | |
| 屏蔽 | 500米(标準輸入) |
| 50米(高速計數器輸入) | |
| 非屏蔽 | 300米(标準輸入) |
| 數字量輸出特性 | |
| 本機集成數字量輸出點數 | 16 |
| 輸出類型 | 繼電器，幹觸點 |
| 每點額定電流(最大) | 2A |
| 浪湧電流(最大) | 5A，觸點關閉 |
| 燈負載(最大) | 5 WDC/200WAC |
| 接通電阻(接點) | 0.2歐姆 |
| 同時接通的輸出 | 16 |
| 兩個輸出并聯 | 是，僅輸出同組時 |
| 最大電纜長度 | |
| 屏蔽 | 500米(标準輸出) |
| 非屏蔽 | 150米(标準輸出) |
| 連接器 | 針 | PORT0 | PORT1 |
 |
1 | ||
| 2 | TxD | TxD | |
| 3 | RxD | RxD | |
| 4 | |||
| 5 | 邏輯地(dì / de) | 邏輯地(dì / de) | |
| 6 | |||
| 7 | |||
| 8 | |||
| 9 | |||
| 連接器外殼 | 機殼接地(dì / de) | 機殼接地(dì / de) |
