| 規格參數 | 訂貨号 |

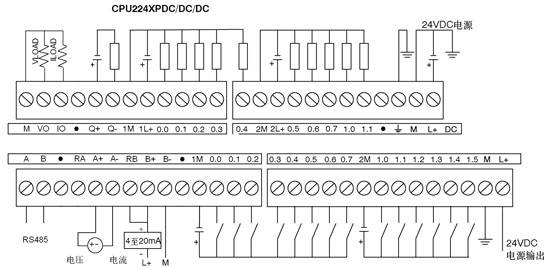

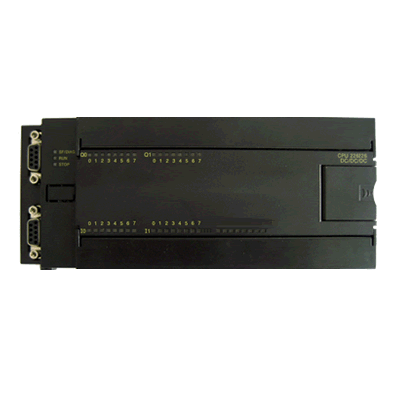

| A5-CPU224XP-DT，24V DC電源，14點24VDC輸入，10點24VDC輸出，2點模拟量入，1點模拟量出，2個RS232或RS485通訊口，3000步邏輯指令，2.5KB基本數據空間 | A5-CPU224XP-DT |
| 物理特性 | |
| 尺寸(寬×高×深) | 196×80×62mm |
| 功耗 | 12W |
| 存儲器特性 | |
| 程序存儲器 | 3000步邏輯指令 |
| 數據存儲器 | 2.5KB |
| 掉電保持 | 50年(内部EEPROM) |
| 常規特性 | |
| 定時器數 1ms 10ms 100ms |
2 18 44 |
| 計數器總數 | 32 |
| 内存存貯器位 | 256 |
| 時間中斷 | 2×1ms分辨率 |
| 模拟電位器 | 2個8位分辨率 |
| 布爾量運算執行時間 | 0.3µs |
| 浮點運算執行時間 | 8µs |
| 實時時鍾 | 内置 |
| 電源供應 +5V 24V |
660mA 400mA |
| 集成的通信功能 | |
| 通訊接口 | 2 個标準RS232（或标準RS485） |
| 波特率 | 9.6K至115.2K |
| 通訊協議 | MODBUS-RTU或自由口通訊 |
| I/O特性 | |
| 本機數字量輸入點數 | 14 |
| 輸入類型 | 漏型/源型 |
| 本機數字量輸出點數 | 10 |
| 輸出類型 | 固态——MOSFET |
| 數字I/O映象區 | 256(128輸入/128輸出) |
| 模拟I/O映象區 | 16(8輸入/8輸出) |
| 允許最大擴展I/O模塊數 | 7 |
| 最大數字量I/O配置 | 248DI/DO |
| 最大模拟量I/O配置 | 8AI/8AO |
| 脈沖捕捉輸入 | 14 |
| 脈沖輸出 | 1×10KHz |
| 高速計數器 總數 單相計數器 兩相計數器 |
2 2×20KHz 2×20KHz |
| 數字量輸入特性 | |
| 本機集成數字量輸入點數 | 14 |
| 輸入類型 | 漏型/源型 (IEC 類型1/漏型) |
| 額定電壓 | 24V DC |
| 最大持續允許電壓 | 30V DC |
| 邏輯1信号 ( 最小) 邏輯0信号 ( 最大) |
18 VDC，2.5mA 5 VDC，1mA |
| 隔離(現場與邏輯) 光電隔離 隔離組 |
有 500V AC，1分鍾 見接線圖 |
| 同時接通的輸入 | 14 |
| 最大電纜長度 屏蔽 非屏蔽 |
500米(标準輸入) 50米(高速計數器輸入) 300米(标準輸入) |
| 數字量輸出特性 | |
| 本機集成數字量輸出點數 | 10 |
| 輸出類型 | 固态 - MOSFET(源型) |
| 額定電壓 | 24V DC |
| 輸出電壓範圍 | 20.4至 28.8 VDC |
| 邏輯1信号(最小) | 20 VDC，最大電流 |
| 邏輯0信号(最大) | 0.1 VDC，10KW 負載 |
| 每點額定電流(最大) 每個公共端的額定電流(最大) 漏電流(最大) 浪湧電流(最大) |
0.75A 6A 10μA 8A，100ms |
| 燈負載(最大) | 5 W |
| 接通電阻(接點) | 典型值0.3 歐姆，最大值0.6歐姆 |
| 隔離(現場與邏輯) 光電隔離 隔離組 |
有 500V AC，1分鍾 見接線圖 |
| 延時(最大) 斷開到接通 接通到斷開 |
2ms(Q0.0)，15ms(其它) 10ms(Q0.0)，130ms(其它) |
| 脈沖頻率(最大) | 10KHz(Q0.0) |
| 同時接通的輸出 | 10 |
| 兩個輸出并聯 | 是，僅輸出同組時 |
| 最大電纜長度 屏蔽 非屏蔽 |
500米(标準輸出) 150米(标準輸出) |
| 本機集成模拟量輸入特性 | |
| 輸入數量 | 2點 |
| 模拟量輸入字節 | 單端 |
| 電壓範圍 | ±10V |
| 數據字格式，滿量程範圍 | -32,000至+32,000 |
| DC輸入阻抗 | >100KΩ |
| 最大輸入電壓 | 30VDC |
| 分辨率 | 11位，加1符号位 |
| LSB值 | 4.88mV |
| 隔離 | 無 |
| 精度 最差情況，0℃至55℃ 典型，25℃ |
±2.5%滿量程 ±1.0%滿量程 |
| 重複性 | ±0.05%滿量程 |
| 模拟到數字轉換時間 | 125msec |
| 轉換類型 | SigmaDelta |
| 步響應 | 最大250ms |
| 噪音抑制 | 典型爲(wéi / wèi) 20dB@50Hz |
| 本機集成模拟量輸出特性 | |
| 輸出數量 | 1點 |
| 信号範圍 電壓 電流 |
0～10V（有限電源） 0～20mA（有限電源） |
| 隔離 | 無 |
| 精度 最差情況，0℃至55℃ 電壓輸出 電流輸出 典型，25℃ 電壓輸出 電流輸出 |
±2%滿量程 ±3%滿量程 ±1%滿量程 ±1%滿量程 |
| 設置時間 電壓輸出 電流輸出 |
<50μS <100μS |
| 最大輸出驅動 電壓輸出 電流輸出 |
≥5000Ω最小 ≤500Ω最大 |
| 連接器 | 針 | PORT0 | PORT1 |
|
1 | ||
| 2 | TxD | TxD | |
| 3 | RxD | RxD | |
| 4 | |||
| 5 | 邏輯地(dì / de) | 邏輯地(dì / de) | |
| 6 | |||
| 7 | |||
| 8 | |||
| 9 | |||
| 連接器外殼 | 機殼接地(dì / de) | 機殼接地(dì / de) |
