- 正航A5 PLC與組态王的連接設置
- 發布時間: 2012.08.16
- [摘要(yào / yāo)]：正航A5 PLC支持MODBUS-RTU和(hé / huò)自由口通訊協議。 如果您需要(yào / yāo)使用組态王組态軟件與A5 PLC連接，可以使用MODBUS-RTU或自由口通信與A5 PLC連接，本文介紹如何使用MODBUS-RTU通信協議與組态王連接。
一(yī / yì ／yí)、 組态王與A5 PLC的連接設置
正航A5 PLC支持MODBUS-RTU和(hé / huò)自由口通訊協議。
如果您需要(yào / yāo)使用組态王組态軟件與A5 PLC連接，可以使用MODBUS-RTU或自由口通信與A5 PLC連接，本文介紹如何使用MODBUS-RTU通信協議與組态王連接。
⑴A5 PLC的設置—默認爲(wéi / wèi)MODBUS-RTU從機
正航A5系列PLC（以下簡稱A5）有1~2個RS232/RS485通訊口，無需任何設置，默認爲(wéi / wèi)MODBUS-RTU從機，可直接使用MODBUS-RTU通訊協議直接訪問。
A5通訊口的默認設置如下：
MODBUS地(dì / de)址：1；波特率：9600；數據位：8位；停止位：1位；校驗位：無校驗。
若您沒有對A5的通訊進行任何設置，則可以直接按照上面所述的配置與A5進行通訊， 此時 A5作爲(wéi / wèi)MODBUS從機。
⑵組态王的設置
按照上面的A5默認設置，組态王裏添加任何支持MODBUS-RTU協議的PLC設備即可，本文以莫迪康PLC爲(wéi / wèi)例，組态王的設備連接設置如下：
1、定義組态王設備
在組态王工程浏覽器的系統設備欄裏添加設備，例如A5位于COM1口，點擊COM1，在右邊的設備窗口裏雙擊“新建”圖标，選擇：【PLC】 > 【莫迪康】 > 【Modbus(RTU)】 > 【串行】，下一(yī / yì ／yí)步設置設備邏輯名稱，默認“新I/O設備”，這裏輸入“A5PLC”。
2、設備地(dì / de)址及通訊參數定義
在接下來的設備添加配置向導裏，選擇串口号，這裏選COM1, 下一(yī / yì ／yí)步, 設備地(dì / de)址設置指南，這裏設置地(dì / de)址爲(wéi / wèi)1. 再下一(yī / yì ／yí)步通信參數裏，嘗試恢複間隔時間和(hé / huò)最長恢複時間保持默認值即可。
這樣組态王的設備設置就算OK。
⑶組态王的數據詞典設置
本文以訪問A5的VW0變量爲(wéi / wèi)例，選擇工程浏覽器左側大綱項“數據庫\數據詞典”， 在工程浏覽器右側用鼠标左鍵雙擊“新建”圖标，彈出“變量屬性”對話框，在“變量名”處輸入變量名，如：VW0；在“變量類型”處選擇變量類型如： IO整數；在“連接設備”中選擇先前定義好的IO設備：A5PLC；在“寄存器”中定義爲(wéi / wèi)：40001； 在“數據類型”中定義爲(wéi / wèi)：SHORT類型。其它屬性目前不用更改，單擊“确定”即可。
以上設置設置好後，就可以在組态王的畫面中連接調用了(le／liǎo)。

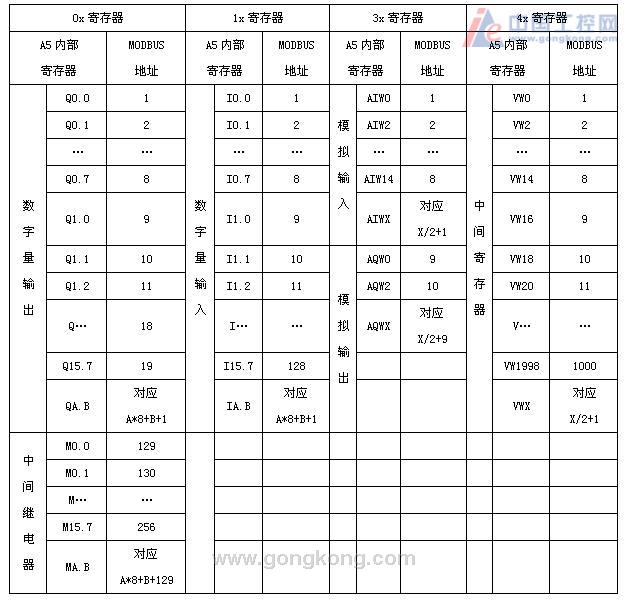

關于寄存器定義，A5 PLC的寄存器定義如下：

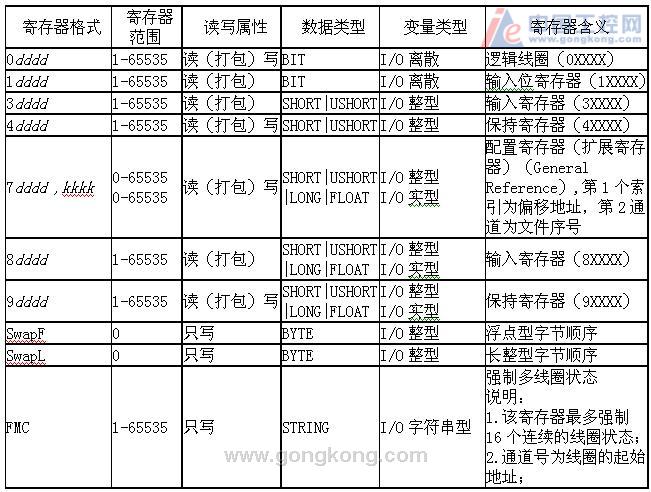

組态王中寄存器列表如下：
