正航A5/CN系列PLC基本程序設計範例六
發布時間: 2012.08.16

摘要(yào / yāo)]：停車場檢票口爲(wéi / wèi)單車道，通過交通控制指示燈，保證在任何時刻隻有一(yī / yì ／yí)輛車通過，避免進入停車場的車和(hé / huò)離開停車場的車發生“撞車”事故。
1 - 6
互鎖控制回路

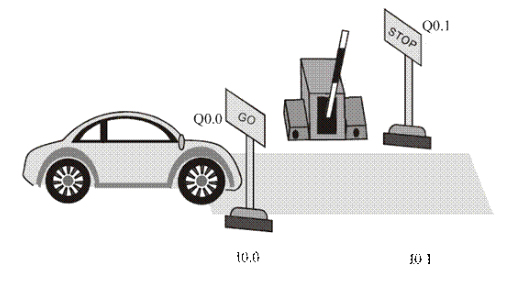

【控制要(yào / yāo)求】停車場檢票口爲(wéi / wèi)單車道，通過交通控制指示燈，保證在任何時刻隻有一(yī / yì ／yí)輛車通過，避免進入停車場的車和(hé / huò)離開停車場的車發生“撞車”事故。
【元件說明】

PLC軟元件	說 明
I0.0	汽車進入停車場傳感器，當有汽車進入時，I0.0 狀态爲(wéi / wèi)On
I0.1	汽車離開停車場傳感器，當有汽車進入時，I0.1 狀态爲(wéi / wèi)On
Q0.0	汽車進入停車場指示燈（On 時指示”GO”，Off 時指示”STOP”）
Q0.1	汽車離開停車場指示燈（On 時指示”GO”，Off 時指示”STOP”）

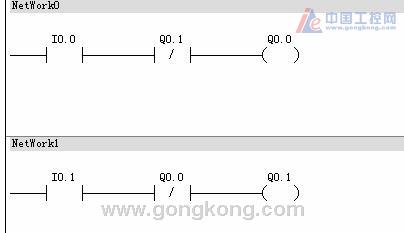

【控制程序】

【程序說明】

•停車場用兩個指示燈牌來分别指示汽車進入和(hé / huò)離開。利用互鎖結構保證隻有一(yī / yì ／yí)個指示燈牌爲(wéi / wèi)“GO” 狀态，保證車輛進出正常，不會“撞車”。
•當汽車進入停車場靠近檢票欄時，I0.0（進入傳感器）爲(wéi / wèi) On，Q0.0=On ，進入停車場指示燈牌指示“GO”，同時，離開停車場指示燈被關斷，指示爲(wéi / wèi)“STOP” ，允許汽車進入停車場，禁止汽車離開。
•當汽車離開停車場靠近檢票欄時，I0.1（離開傳感器）爲(wéi / wèi)On，Q0.1=On ，離開停車場指示燈牌指示“GO” ，離進入停車場指示燈牌指示“STOP” 。
