- PLC及組态軟件在空壓機輪換控制上的應用
- 發布時間: 2013.02.27
- 當壓縮空氣需求量大時，爲(wéi / wèi)了(le／liǎo)保證可靠供應，就需要(yào / yāo)安裝多台空氣壓縮機。某單位是鐵路貨運編組站，有五台壓縮機，安裝時間、空壓機型号并不相同。而最多3台工作即可滿足要(yào / yāo)求，另外2台作爲(wéi / wèi)備用。要(yào / yāo)求五台壓縮機工作時間基本相同，當有一(yī / yì ／yí)台出現故障時就自動停機，當故障消除時又自動投入。故障發生後，備用機在需要(yào / yāo)時投入運行。我們根據工程要(yào / yāo)求，設計了(le／liǎo)自動輪換的PLC軟件。由工控機+組态軟件作爲(wéi / wèi)監視管理用。PLC采用了(le／liǎo)正航A5系列。

  一(yī / yì ／yí)．概述

  1．1 幾個名詞

  五台機器根據其工作狀況不同，可以分爲(wéi / wèi)以下幾種工況。

  運行：空壓機正在運轉中，正在對系統供應壓縮氣體。

  停機：沒有運行。如果儲罐壓力低于設定值時，可以投入運行。

  待機：沒有運行，也不在停機狀态。即便是壓力低于設定壓力也不會啓動。

  故障；空壓機出現故障，等待維修，無法投入運行。

  主機：當壓力低時，最先啓動的那台爲(wéi / wèi)主機。

  補機：當主機已經運行壓力仍然低于要(yào / yāo)求壓力時，要(yào / yāo)補充啓動的機器爲(wéi / wèi)補機。

  五台壓縮機依次編号爲(wéi / wèi)1、2、3、4、5号。

  其中處在運行中的壓縮機最多爲(wéi / wèi)3台。停機的壓縮機應該保證爲(wéi / wèi)0、1或2台。待機的壓縮機最多爲(wéi / wèi)2台。故障機最多爲(wéi / wèi)2台。主機爲(wéi / wèi)1台，補機爲(wéi / wèi)2台。

  1．2 壓力設置

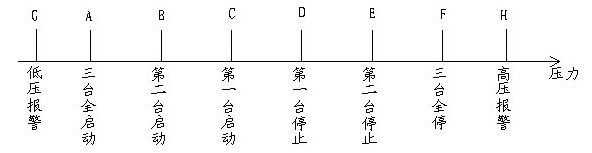

  壓力段設置如下圖：

  壓力由模拟量模塊采集，以數字形式設置壓力段。壓力由壓力變送器采集，轉換爲(wéi / wèi)DC 0-10V電壓，送給PLC的模拟量模塊。經過調零及增益調整，0-1Mpa對應數字量爲(wéi / wèi)0-1000。要(yào / yāo)求的壓力範圍爲(wéi / wèi)0.62-0.75Mpa，對應數字量爲(wéi / wèi)620-750。

  1．3 控制要(yào / yāo)求

  五台壓縮機中有三台運行即滿足壓力需求。開機前首先要(yào / yāo)選擇主機。沒有故障機時，一(yī / yì ／yí)旦主機選定，輔機依次爲(wéi / wèi)主機後的2台。主機出現故障時，主機後最近的輔機上升爲(wéi / wèi)主機，原來排在補機後的待機壓縮機上升爲(wéi / wèi)停機狀态。當輔機出現故障時，最近的處在待機狀态的壓縮機上升爲(wéi / wèi)停機狀态。本程序中主機的選擇要(yào / yāo)通過手動操作完成。在無故障時，如1号機爲(wéi / wèi)主機，2、3好爲(wéi / wèi)輔機，2、3号爲(wéi / wèi)主機時，依此類推。當4号爲(wéi / wèi)主機時，5号及1号爲(wéi / wèi)補機。當5号爲(wéi / wèi)主機時，1、2号爲(wéi / wèi)補機。依此循環。

  當出現故障時，維修完成後，要(yào / yāo)手動複位；視其所排的次序及其後的機器工作狀态來決定其能否投入正常狀态。如果壓力高，其次序後的機器都沒有運行它可以投入正常狀态。比如1号爲(wéi / wèi)主機，2号要(yào / yāo)恢複故障，當按下其複位按鈕後，3号如正運行，它要(yào / yāo)等3号停機後才能恢複爲(wéi / wèi)1号主機，在3号停機前它一(yī / yì ／yí)直等待。2号恢複爲(wéi / wèi)1号補機後，原來的2号補機變成待機狀态。

  初始啓動時，空氣儲罐壓力爲(wéi / wèi)0。先啓動第一(yī / yì ／yí)台。如壓力不夠，在B點以下，經過一(yī / yì ／yí)段延時啓動第二台。當壓力檢測經過一(yī / yì ／yí)段時間延時，還在A點以下時，啓動第三台。最多啓動三台。每台啓動後要(yào / yāo)壓力檢測要(yào / yāo)經過延時處理，以防止在壓力臨界時頻繁啓動停止。延時的時間根據系統狀況确定，本程序中爲(wéi / wèi)T1是60S。當壓力達到或超過D點時，經過一(yī / yì ／yí)段時間延時，本程序中爲(wéi / wèi)T2是5S，壓力仍在D點以上即停止最後啓動的那台，即2号補機。壓力達到或超過E點時，經過延時檢測停1号補機。壓力達到或超過F點時，經過延時檢測停主機，三台全部停止，都處在停機狀态。

  二．程序的編寫

  本程序爲(wéi / wèi)先起後停方式控制，主機手動選擇。故障恢複按鈕按下後要(yào / yāo)等條件允許才恢複。本程序的思路适合于各種有步進功能的PLC。

  2．1 程序的基本結構

  模拟輸入模塊調零并調整增益以滿足要(yào / yāo)求。模拟量在程序中并不經過運算處理，僅用作壓力界限的判斷。程序有自動運行程序，有手動運行程序。在手動時，各台壓縮機由手動起停操作。在自動模式時，有步進程序控制。

  程序中壓縮機台數控制采用步進程序判斷。當選擇好主機并按下啓動按鈕時程序進入步進程序。由壓力界限值及實時采集的壓力值判斷應啓動的台數。

  2．2 步進程序

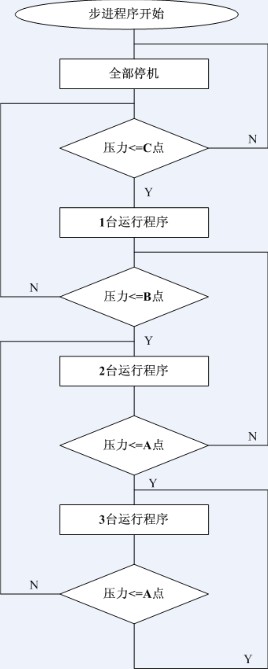

  當選擇好主機後，輔機就爲(wéi / wèi)其次序号碼後面的機器。“自動啓動”按鈕按下時，就啓動步進程序。步進程序有1台運行的程序，有2台運行的程序，有3台運行的程序。結構如下：

  2.3 系統的保護

  初始開機或當壓力由高向低變化時，要(yào / yāo)啓動多台機器時，要(yào / yāo)延時一(yī / yì ／yí)段時間在增加一(yī / yì ／yí)台機器投入運行。本程序中延時時間爲(wéi / wèi)60S。而當壓力升高時，也需要(yào / yāo)延時，但延時時間設置爲(wéi / wèi)5S。是因爲(wéi / wèi)壓力一(yī / yì ／yí)定不能超過上限。延時的作用還可減少壓力在判斷點處時，頻繁啓動、停止機器。

  而空壓機本身還有自己的壓力超高保護。當用自動控制時，它本身的高壓保護點設置高于三台全不啓動的F點。當PLC系統故障時，恢複原來的設置即可。它又可以正常手動運行了(le／liǎo)。

  當上位機——工控機出問題時，并不影響下位機PLC的運行，還可以繼續工作。等工控機的維修完畢，投入工作，仍然工作正常。

  三．上位機及組态軟件

  上位機采用研華IPC610。組态軟件采用MCGS。在上位機監視各台機器的運行狀态。各台機器的工況一(yī / yì ／yí)目了(le／liǎo)然。當報警發生時工控機發出聲音報警。當有某台機器工況變化時，工控機以聲音形式報告。工控機的聲音是事先錄制好的聲音文件，在需要(yào / yāo)時由MCGS調用。

  四．應用效果

  采用了(le／liǎo)PLC及組态軟件後，明顯減輕了(le／liǎo)操作人員的勞動強度，提高了(le／liǎo)自動化水平。并且有曆史故障記錄。受到客戶的好評。
