PLC及人機界面砂帶刮毛機上的應用

您當前位置：網站首頁 > 新聞資訊 > 應用案例 > PLC及人機界面砂帶刮毛機上的應用
- PLC及人機界面砂帶刮毛機上的應用
- 發布時間: 2013.02.27
- 本文介紹了(le／liǎo)正航人機界面與兩台正航PLC通訊，在砂帶生産線刮毛機上的應用。在人機界面上設定運行數據通過PLC高速輸出來控制步進電機，以調整刮刀與坯布間的工作間隙。

  一(yī / yì ／yí)、引言

  在砂帶生産線中，其前道工序要(yào / yāo)求對坯布進行處理，清除其表面突起的纖維。坯布與膠輥與刮刀保持一(yī / yì ／yí)定距離的間隙，在0.2-0.6mm間。在坯布刮刀之前有檢測布縫的電容式傳感器。當有布連接縫接近刮刀時，要(yào / yāo)求刮刀與坯布迅速打開一(yī / yì ／yí)段距離，約40-60mm間。原系統采用氣缸打開、關閉。由于氣缸固有特性，使控制效果不理想。我方通過步進電機驅動膠輥，進行間隙調整達到理想效果。

  二、系統構成

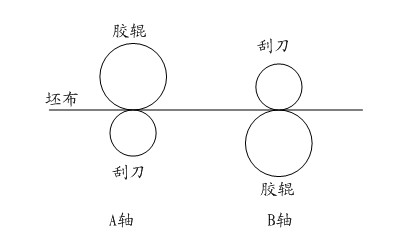

  坯布需要(yào / yāo)兩面處理，上下兩面同時刮除突起的纖維。有兩個刮刀與兩個膠軸配合構成兩個工作軸，分别爲(wéi / wèi)A、B軸。每軸兩端分别有一(yī / yì ／yí)台步進電機，A機與B機。

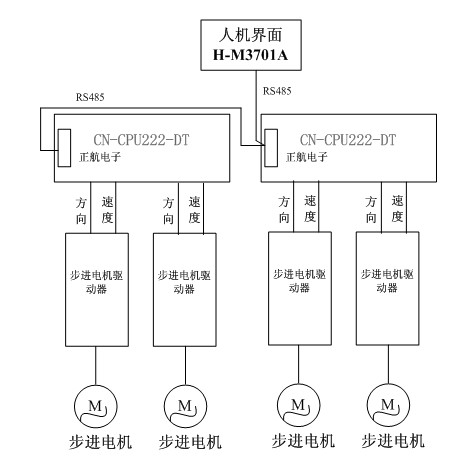

  系統圖下：

  每台步進電機都有一(yī / yì ／yí)台驅動器，共四台驅動器，驅動器由PLC控制。電機輸出軸經減速機輸出給膠輥。

  由于絕大多數PLC隻有兩個高速輸出口，可控制兩台步進電機驅動器。也可采用一(yī / yì ／yí)台主機加高速定位模塊完成對四台電機的控制，但定位模塊成本比較高。本系統采用了(le／liǎo)兩台正航CN-CPU222-DT型PLC和(hé / huò)正航H-M3701A人機界面，PLC輸入輸出爲(wéi / wèi)8入/6出。一(yī / yì ／yí)台PLC的高速脈沖Q0.0、Q0.1控制2台步進驅動器的運行速度，其Q0.4、Q0.5分别控制步進驅動器的運轉方向，步進電機驅動器要(yào / yāo)求輸入速度信号及方向信号。

  三、工作原理

  3．1 刮刀與膠輥平行調整。由于某原因，可能導緻刮刀與膠輥不平行，也就是一(yī / yì ／yí)個軸左右兩邊與刮刀間隙大小不一(yī / yì ／yí)緻。可以調整工作軸中的一(yī / yì ／yí)台電機，使其上升或下降使刮刀與膠輥平行。調整平行後即可使本膠輥投入正常使用。在人機界面上設計有控制A軸A機和(hé / huò)B軸A機的手動按鈕。間隙由塞尺測量。

  3．2 工作間隙的調整。在投入自動使用前，必須對間隙進行調整。在界面上有兩種方法可以實現。一(yī / yì ／yí)種是點動控制，另一(yī / yì ／yí)種是設定運行數據進行控制。點動控制适用于在不知道膠輥與刮刀間隙時的初次調節間隙。首先用點動控制使膠輥與刮刀間隙爲(wéi / wèi)零，即調零。然後再人機界面上設定打開間隙量。當改變坯布品種時，隻需根據兩種坯布厚度差别，設定要(yào / yāo)改變的間隙量即可。

  3．3 人機界面的設計。一(yī / yì ／yí)台正航人機界面通過RS485通訊線與2台PLC相連。一(yī / yì ／yí)個按鈕控制兩個PLC的中間繼電器M2.0，即自動按鈕。當M2.0爲(wéi / wèi)ON時，兩個PLC的工作狀态爲(wéi / wèi)自動模式。人機界面上還可以設定自動運行時刮刀打開間隙。分别有兩個數值輸入按鈕，寫進兩台PLC，經過數據變換，作爲(wéi / wèi)步進電機控制器的脈沖輸出量。調零工作完成後，調整工作間隙，然後使M2.0置爲(wéi / wèi)ON，投入自動運行。

  3．4 步進電機驅動器的設置。步進電機驅動器的細分設置爲(wéi / wèi)0.72，即PLC輸出給步進電機驅動器每500個脈沖，步進電機輸出軸旋轉一(yī / yì ／yí)周。細分值與PLC的高速輸出命令相配合。細分過大時電機會因負載大而失步，細分太小時，在自動運行時，打開距離不夠而使布縫被刮斷。

  四．應用效果及問題

  經過一(yī / yì ／yí)段時間的運行，證明系統運行正常，達到了(le／liǎo)設計要(yào / yāo)求。在程序設計中，利用高速輸出命令PLS，遠行穩定可靠。由于采用兩台PLC，其控制對象工況一(yī / yì ／yí)樣，兩台PLC程序完全一(yī / yì ／yí)樣，程序調試簡便。
