正航PLC在污水處理系統中的應用

您當前位置：網站首頁 > 新聞資訊 > 應用案例 > 正航PLC在污水處理系統中的應用
- 正航PLC在污水處理系統中的應用
- 發布時間: 2013.02.19
- 一(yī / yì ／yí)、引言

  目前，我國大多數污水處理控制系統自動化水平不高、安全性低、管理不當，效率普遍低于世界标準。污水處理系統中的曝氣過程控制、數據通訊和(hé / huò)監控管理是急需解決的主要(yào / yāo)問題。中國污水處理自控系統相對落後，污水處理成本居高不下，排放的處理過的污水的水質不穩定，所以如何建立有效的自控系統，優化運行效果，減少運行費用，具有重要(yào / yāo)意義。

  針對目前高速公路服務區污水處理效率較低，自動化程度不高，人力成本較高等問題，正航公司和(hé / huò)江蘇某研究所聯合對服務區污水處理系統進行改造，目前正在試點階段，并準備向全省的高速公路服務區推廣。

  二、工藝流程

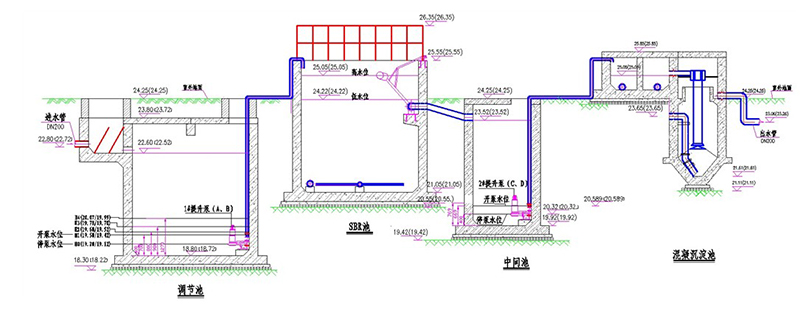

  如上圖所示，污水由隔油池和(hé / huò)化糞池通過進水管，依次經過粗格栅、細格栅，然後進入調節池，由1#提升泵提升至SBR反應池進行曝氣生物處理，SBR周期運行，一(yī / yì ／yí)周期共8小時，其中包括4個階段（①進水階段，t=1.0h；②曝氣階段，t=5.0h；③靜置階段t=1.0h；④滗水器排水階段，t=1.0h）。SBR出水進入中間池再由2#提升泵提升至混凝池，在混凝池由加藥泵添加混凝劑，混合進入沉澱池，上清液出水排入邊溝。

  其中，SBR池和(hé / huò)混凝池、沉澱池，均設排泥管，并各設一(yī / yì ／yí)電動排泥閥，由污泥泵進行定期排泥，排泥進入污泥池，人工對污泥池進行定期外排。

  三、控制要(yào / yāo)求

  （1）隔油池控制

  配置超聲波液位差測量儀，如果隔油池中，測量值超過設定值警報，表明隔油池管道已被堵塞，提醒工作人員需要(yào / yāo)人工疏通隔油池。

  （2 ）調節池1#提升泵的控制

  當到達進水時刻，調節池中檢測水位低于啓動水位時, 電動水閥開啓，1#提升泵開泵運作，水位降低到停泵水位時，1#提升泵停止運作。

  （3） SBR 反應池的控制

  周期運轉的SBR 反應池，每周期分4階段：①進水階段，t=1.0h；②曝氣階段，t=5.0h；③靜置階段t=1.0h；④滗水器排水階段，t=1.0h。其中，
  ①進水階段控制：進水電動閥開啓，如調節池1#提升機組控制；

  ②曝氣階段控制：主要(yào / yāo)是根據進水量，來控制曝氣量，通過風機的恒壓變頻來實現風機流量的變化。

  進水階段，調節池中超聲波液位差儀把數值傳入系統，根據顯示的液位來控制曝氣階段風機的變頻運轉。

  ③靜置階段控制：曝氣運轉5.0h，即停止曝氣，開始靜置，靜置時間控制t=1.0h。

  ④滗水器滗水階段控制：靜置1.0h後，滗水器閥門啓動，開始滗水。直至水位達到設定水位時，滗水關閉,且時間控制爲(wéi / wèi)1.0h，1.0h時間一(yī / yì ／yí)到，即進入下一(yī / yì ／yí)周期，開始1#提升泵進水。

  （4）中間池2#泵的控制和(hé / huò)加藥泵的控制

  每天24小時不間斷運行，隻要(yào / yāo)2#泵運行，加藥泵就運行，2#泵一(yī / yì ／yí)停，加藥泵即停，即加藥泵和(hé / huò)2#提升機組是聯機操作的。

  當中間池顯示水位低于最低水位設定值時，2#提升泵和(hé / huò)加藥泵停止。

  （5）排污系統控制

  污泥主要(yào / yāo)是來自SBR池、混凝池及沉澱池，通過設定時間定時進行排污。

  四、控制系統構成

  本系統中共有模拟量輸入5路，分别是隔油池、調節池、中間池配置的超聲波液位差測量儀表， SBR反應池、污泥池配置的污泥界面計。模拟量輸出兩路，分别是1#、2#變頻器頻率。開關量輸入12個，分别爲(wéi / wèi)1#提升泵（一(yī / yì ／yí)用一(yī / yì ／yí)備）故障，2#提升泵（一(yī / yì ／yí)用一(yī / yì ／yí)備）故障，1#、2#風機故障，1#、2#變頻器故障，加藥泵故障，1#、2#、3#電動排污泵故障。數字量輸出13個，分别爲(wéi / wèi)1#提升泵（一(yī / yì ／yí)用一(yī / yì ／yí)備）運行，2#提升泵（一(yī / yì ／yí)用一(yī / yì ／yí)備）運行，1#、2#風機運行，1#、2#變頻器運行，加藥泵運行，1#、2#、3#電動排污泵運行，故障報警。模拟量采集的各項參數、用戶設定的各項參數、手動/自動切換、自動啓動/停止以及各設備獨立啓動/停止由觸摸屏顯示、設定。

  采用：CPU224XP一(yī / yì ／yí)個，數字量輸出模塊EM222-R8一(yī / yì ／yí)個，模拟量輸入輸出模塊EM235一(yī / yì ／yí)個以及7寸觸摸屏一(yī / yì ／yí)個。

  五、系統實現

  曝氣階段控制，通過模拟量模塊讀取超聲波液位差儀的反饋，将電流信号4-20mA轉換爲(wéi / wèi)相對應的液位值，并在觸摸屏上顯示出來。

  根據超聲波液位差儀反饋的信号，PLC通過改變模拟量輸出的值，改變風機變頻器的頻率，從而更好地(dì / de)節約了(le／liǎo)能源，提高了(le／liǎo)效驗。

  在定時控制中，由于定時時間較長，PLC内部定時器無法完成這一(yī / yì ／yí)時間定時，則通過計數器與定時器的配合使用，設定較長時間的定時，完成控制要(yào / yāo)求。

  根據污水處理的工藝流程以及控制要(yào / yāo)求，畫出順序流程圖，通過順序控制指令S，将污水處理的各個工藝流程步驟有效地(dì / de)銜接在一(yī / yì ／yí)起，完成所需的控制要(yào / yāo)求。

  程序中同時設定了(le／liǎo)手動和(hé / huò)自動功能，方便設備保養，調試或故障時，更好地(dì / de)維護系統，保證系統的可靠運行。

  通過實時監控各水池的液位，自動控制相應水泵的啓停。通過時間設定，定時自動完成水泵切換，泥水排放、間歇暴氣等操作，從而高效、節能、環保地(dì / de)完成污水處理工作。
