一(yī / yì ／yí)、問題背景
随着科學技術的發展，PLC在工業控制中的應用越來越廣泛。PLC控制系統的可靠性直接影響到工業企業的安全生産和(hé / huò)經濟運行，系統的抗幹擾能力是關系到整個系統可靠運行的關鍵。正航PLC在鋼鐵、建材、電力、機械制造、紡織、環保及文化娛樂等各行各業都有廣泛的應用，它們大多處在強電電路和(hé / huò)強電設備所形成的惡劣電磁環境中，因此要(yào / yāo)提高PLC控制系統可靠性，必須預先防範好各種幹擾，這樣才能有效保證系統可靠運行。
二、産生原因
影響PLC控制系統的幹擾源，大都産生在電流或電壓劇烈變化的部分，其原因是電流改變産生磁場，對設備産生電磁輻射；磁場改變産生電流，電磁高速産生電磁波。PLC控制系統中電磁幹擾的主要(yào / yāo)來源有：
1）來自電源的幹擾
正航電子維修部和(hé / huò)技術部故障産品反饋和(hé / huò)返修數據統計報告中顯示，因電源引入的幹擾造成PLC控制系統故障的情況最多。PLC系統的正常供電電源均由電網供電，由于電網覆蓋範圍廣，将受到所有空間電磁幹擾在線路上感應電壓和(hé / huò)電流。尤其是電網内部的變化，如開關操作浪湧、大型電力設備起停、交直流轉動裝置引起的諧波、電網短路暫态沖擊等，都通過輸電線路到電源邊。
2）來自PLC内部24V電源引入的幹擾
正航系列PLC的CPU單元均自帶一(yī / yì ／yí)個DC24V電源，該電源輸出電流可達400mA。如果該DC24V電源連接設備超出了(le／liǎo)額定範圍或接了(le／liǎo)感性設備，有可能影響PLC的正常工作。
3）來自不規範接地(dì / de)的幹擾
PLC控制系統的地(dì / de)線包括系統地(dì / de)、屏蔽地(dì / de)、交流地(dì / de)和(hé / huò)保護地(dì / de)等。而不規範的接地(dì / de)就有可能對各個接地(dì / de)點造成不同的地(dì / de)電位差，引起地(dì / de)環路電流以及信号共模幹擾，影響系統正常工作。
4）來自相鄰變頻器的幹擾
在PLC的實際應用中，經常與各類型号的變頻器配合使用，由PLC的輸出控制變頻器的運行。變頻器起動機運行過程中産生諧波對電網産生傳導幹擾，引起電網電壓畸變，影響電網的供電質量；變頻器的輸出會産生較強的電磁輻射幹擾，影響系統正常工作。
三、解決方案
通過下面幾種措施，可以有效的抑制各類幹擾：
1）使用隔離變壓器等對進PLC的AC220V電源隔離。盡量不要(yào / yāo)使用從AC380V某一(yī / yì ／yí)相拉出來的220V電源。如果現場存在大電機、大功率變頻器等，盡量與這些設備使用不同路的電源。隔離變壓器可以将絕大部分的傳導幹擾阻隔在隔離變壓器之前，同時還兼有電源電壓變換的作用，抗幹擾方案示意圖如圖1所示：
圖1 加隔離變壓器抗幹擾方案示意圖

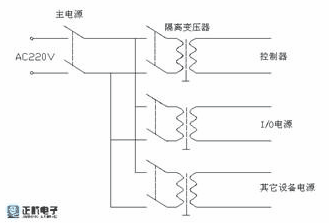

2）控制器和(hé / huò)I/O系統分别由各自的隔離變壓器供電，并與主電路電源分開，如圖2所示：
圖2 PLC供電系統圖
PLC電源線、I/O電源線、輸入信号線、輸出信号線、交流線、直流線都應盡量分開布線。如果PLC控制系統中有感性設備，需在感性設備兩端反并聯一(yī / yì ／yí)個續流二極管，減少感性設備的反電動勢對PLC控制系列帶來的沖擊。

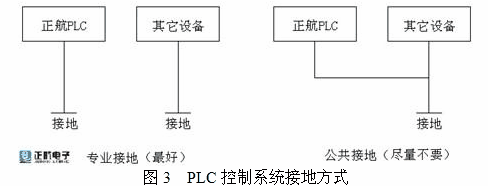

3）PLC的接地(dì / de)最好采用專用的接地(dì / de)極。如不可能，也可與其他裝置共用接地(dì / de)系統，但須用自己的接地(dì / de)線直接與公共接地(dì / de)極相連。如圖3所示：
絕對不允許與大功率裝置共用接地(dì / de)系統。PLC的接地(dì / de)極離PLC越近越好，即接地(dì / de)線越短越好。PLC如由多單元組成，各單元之間應采用同一(yī / yì ／yí)點接地(dì / de)，以保證各單元間等電位。
4）通訊線路和(hé / huò)變頻器輸入輸出分開布線，不能分開時，二者絕對不能平行走線，隻能交叉90度走線。通訊線路必須使用屏蔽電纜，電纜屏蔽層必須可靠接地(dì / de)，通訊線路的露頭盡量短。
四、總結
正航PLC在産品内部已采用多項技術提高PLC的抗幹擾能力，但PLC控制系統中的幹擾因素非常複雜，因此應綜合考慮各方面的因素，合理有效地(dì / de)抑制幹擾源，對有些幹擾情況還需做具體分析，對症下藥，這樣才能保證PLC控制系統的正常運行。
